1.產品型號及含義

HZ 低壓智能復合開關

一、產品簡介

HZ 系列復合開關是一種智能化的投切開關，結構安全可靠。它利用先進的軟件同步過零技術，

持續跟蹤磁保持繼電器的動作時間，完美的實現了零電壓合閘和零電流分閘時的無弧通斷。運行中無 壓降、微耗能、無諧波。具有抗干擾和電源缺相等保護功能。特別適用于無功補償時切換電容器， 也可  以用于電動機起動控制和電阻性負載的切換，不需加裝散熱器。

二、使用條件

海拔高度：不超過 2000m；

環境溫度：-20℃ ~ +60℃;

相對濕度：+40℃.時不超過 90%;

工作電壓范圍: AC 380V ±20%。

三、型號說明

選型

注：如需配置電容>40Kvar 的復合開關，請致電。

四、主要參數

技術參數

額定工作電壓：AC 380V/220V         50Hz；

額定工作電流：40A/60A； 額定控制電壓：DC12V；

額定配置電容：≤40Kvar。

技術要求

過零投切：零電壓時合閘,零電流時分閘； 自動搜索最佳投入點，響應迅速；

響應時間：<40ms。

HZ 低壓智能復合開關 保護功能

過電壓(AC460V)或者欠電壓(AC300V)時封鎖輸出，報警燈指示； 缺相保護，電源電壓缺相時封鎖輸出, ，報警燈指示；

上電復歸輸出回路，斷電復歸輸出回路；

五、復合開關外形尺寸與接線方式及說明

1. 操作請斷電，確保無電操作。 2. 低壓端引入三相電。

3. 復合開關正放（面膜對人，字體正立），上端接入三相電，下端輸出并接入相應電容器。左側端為 控制信號輸入端。共補為K+ 、K- ，分補為K+ 、Ka 、Kb 、Kc。

注意事項

交流輸入、輸出嚴禁接反，控制電壓輸入極性 K+ 和 K- 要連接無誤。共補型復合開關接線：K+ 接控制器的公共端（DC＋12V ) ， K- 接控制器的輸出端。分補型復合開關接線：K+ 接控制器的 公共端（DC＋12V ) ， Ka 、Kb 、Kc 分別接控制器的 A 、B 、C 相控制輸出端。運輸時， 本復合 開關在遇強烈震動時可能會導致內部磁保持繼電器出現接通現象，但在通電時，本開關會自動復位 并恢復正常狀態，無需人工復位。

4. 尺寸圖：

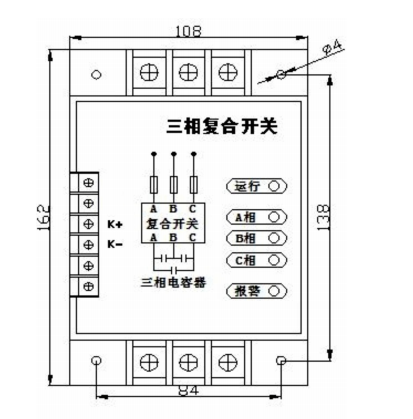

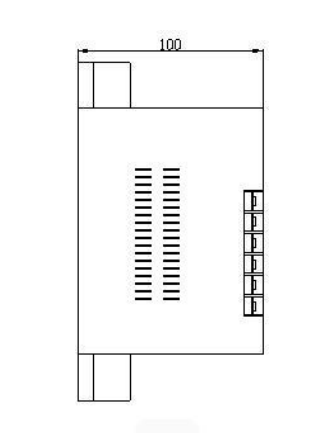

圖 1    俯視圖                          圖 2    側視圖

注： 共補型與分補型復合開關外觀尺寸相同
